主要特征

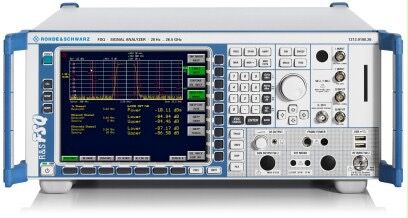

R&S FSQ可以提供120MHz的解調帶寬，同時能提供高端頻譜儀的動態范圍，是集頻譜儀和矢量信號分析儀功能為一身的高端儀器。



1）頻率范圍：從20Hz開始，分別到3.6 GHz, 8 GHz, 26.5 GHz,和40 GHz

2）擁有高端頻譜儀具有的動態范圍

◆ 三階互調截斷點（TOI）：典型值+25 dBm

◆ 1dB壓縮點：典型值+13dBm

◆ WCDMA鄰信道泄漏功率（ACLR），動態范圍為84 dB（打開噪聲修正之后）



3）標配解調帶寬為28MHz（可以擴充到120MHz）

4）IQ存儲容量為16Msample

5）提供多種應用固件選件（包括各種通訊標準的碼域、調制域測量）

◆ Bluetooth®

◆ GSM/EDGE

◆ 3GPP WCDMA

◆ HSDPA

◆ TD-SCDMA

◆ CDMA2000®

◆ 1xEV-DV

◆ 1xEV-DO

◆ WLAN 802.11a/b/g/j

◆ WiMAX 802.16-2004, 802.16e-2005

◆ 通用矢量信號分析功能



產品特性



頻率范圍

◆ FSQ3: 20 Hz to 3.6 GHz

◆ FSQ8: 20 Hz to 8 GHz

◆ FSQ26: 20 Hz to 26.5 GHz

◆ FSQ40: 20 Hz to 40 GHz



射頻性能

◆ 顯示平均本地噪聲：-158 dBm (歸一化到1 Hz)

◆ 相位噪聲：-123 dBc / Hz 在10 kHz偏移處，CF 640 MHz

◆ 相位噪聲：-160 dBc / Hz 在10 kHz偏移處，CF 640 MHz

◆ 三階互調截斷點（TOI）：典型值+25 dBm

◆ 分辨率帶寬：1 Hz 到50 MHz

◆ 1dB壓縮點：典型值+13dBm

◆ WCDMA鄰信道泄漏功率（ACLR）動態范圍為77.5 dB，打開噪聲修正之后可達84 dB 4載波情況下ACLR為77dB（有噪聲修正）



精度

◆ 到3.6GHz的總電平不確定度為0.3dB 相對功率測量

◆ 到-70dB時的線形度誤差小于0.1dB



IQ Downconverter

◆ 中頻A/D轉換的精度為14bit，采樣率81.6MHz（中頻頻率為20.4MHz）

◆ 中頻A/D轉換的精度為8bit，采樣率326.4MHz（加選件FSQ-B72，中頻頻率為404MHz）

◆ 射頻解調帶寬28MHz（可擴展為120MHz）

◆ 無雜散動態范圍SFDR > 80 dB

◆ IQ存儲器容量為2x16M采樣點，通過GIPB或LAN輸出

◆ 采樣率：連續可設置從10KHz到81.6MHz



速度

◆ 頻域掃描時間最小為2.5ms

◆ 時域掃描時間最小為1 μs

◆ 遠程控制模式每秒能進行70次測量（包括通過GPIB總線傳輸數據的時間）

◆ 手動模式每秒能進行80次測量（屏幕刷新）



技術

WCDMA / HSPA / HSPA+

LTE (Long Term Evolution)

 GSM / EGPRS / EDGE Evolution

CDMA2000® 1xEV-DO

CDMA2000® 1xRTT

TD-SCDMA

GSM-R

TETRA

cdmaOne

DECT

WiMAX

WLAN / Wi-Fi

Bluetooth

ZigBee

MIMO

LXI

MBMS

AM

FM
